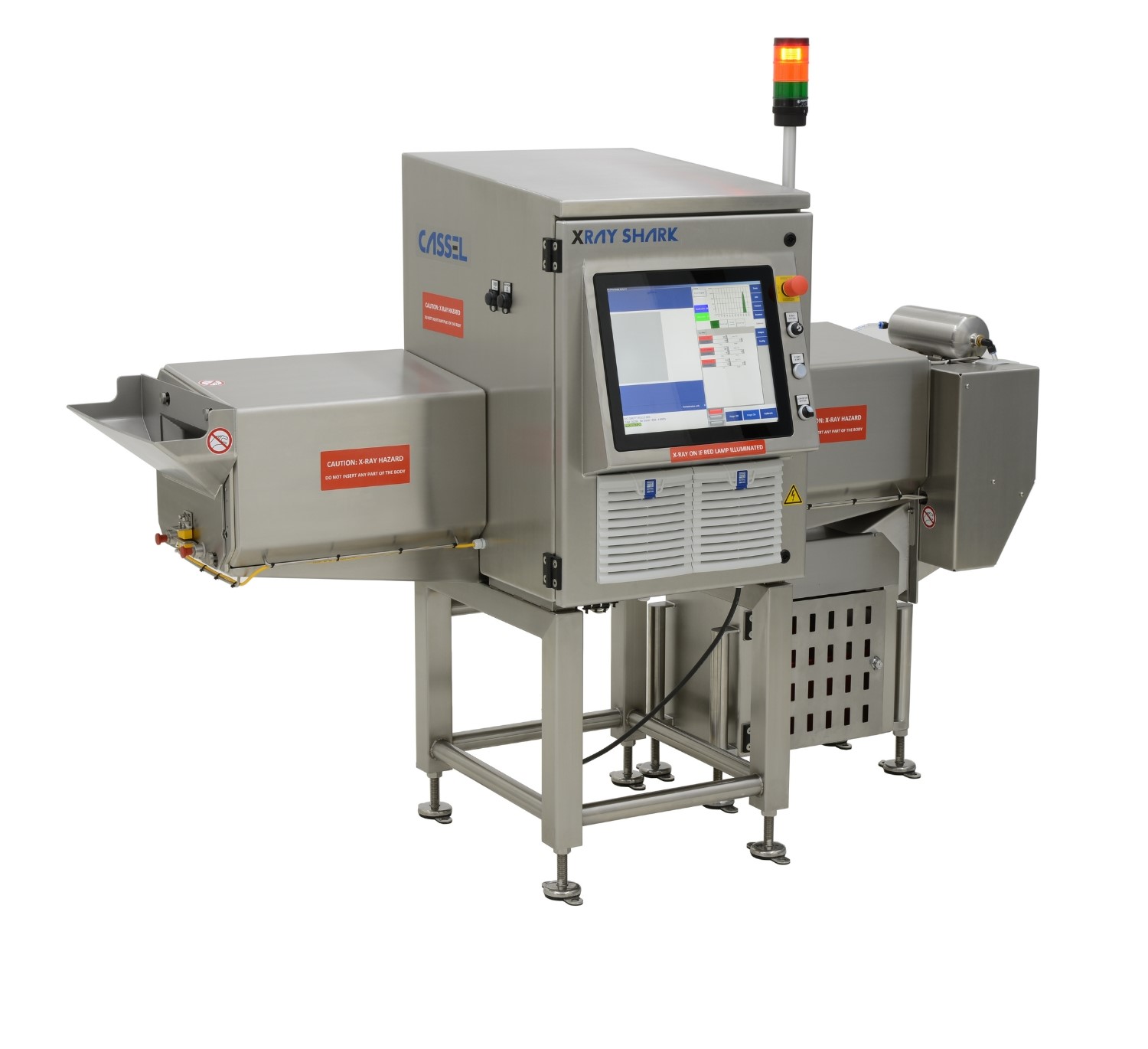

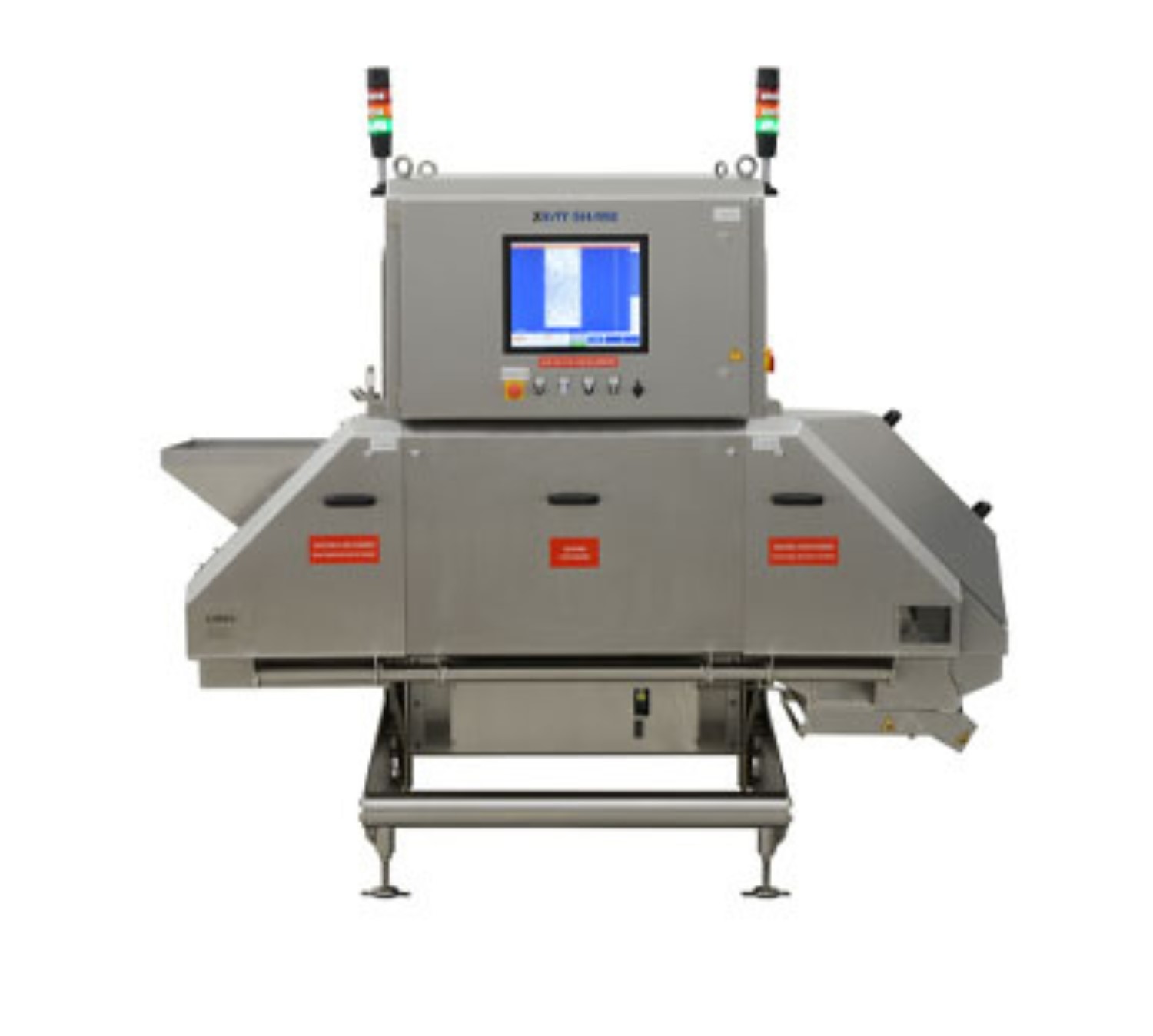

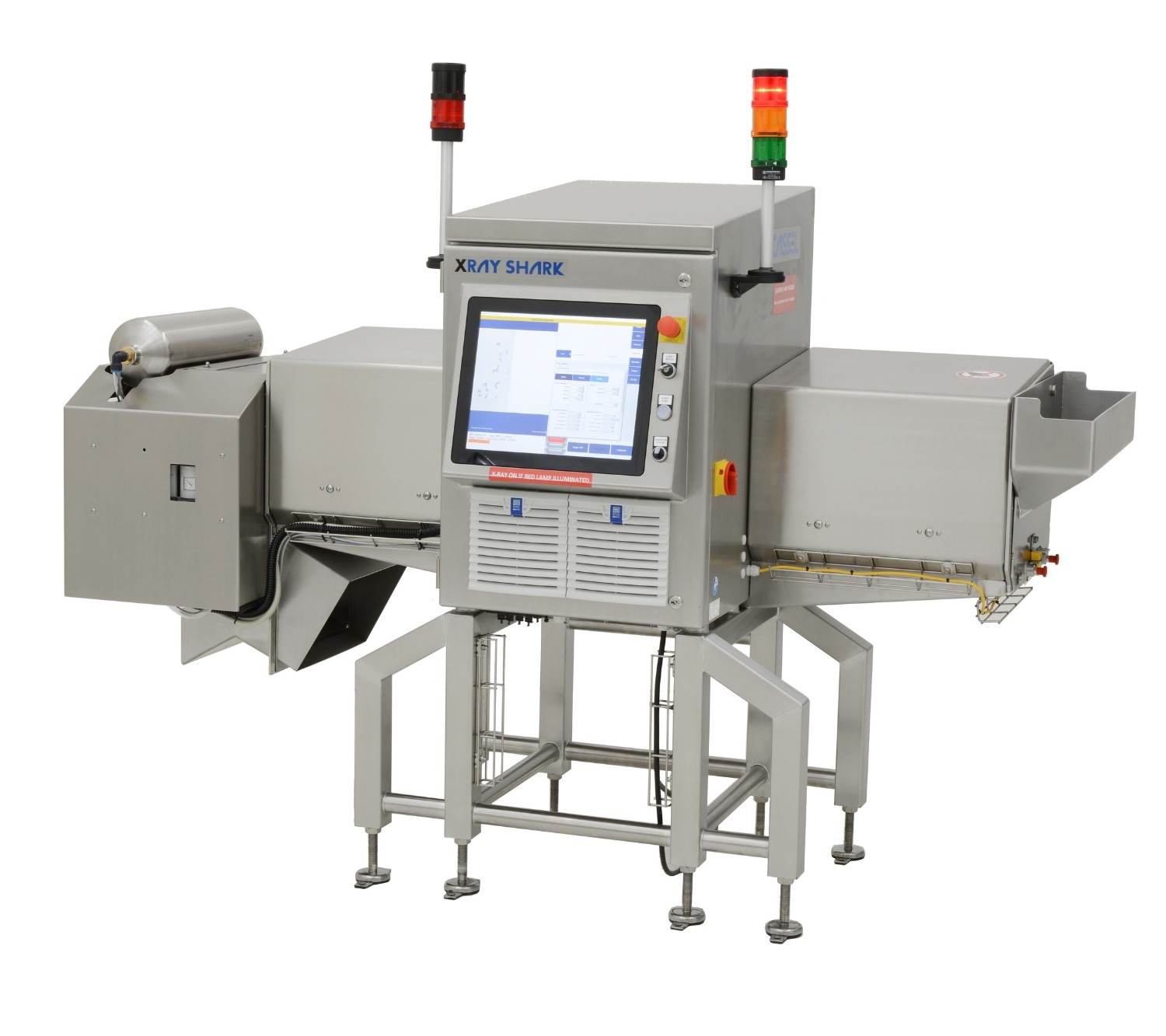

Détecteur à Rayons X SHARK® XD-BULK

Catégorie : Détecteurs à rayons X

Pour les produits en vrac

  • Système d’inspection pour produits alimentaires (noisettes, amandes, fruits secs,…) ou non alimentaires.
  • Détecte avec fiabilité les contaminants à haute densité tels les métaux, plastiques, céramiques et pierres.
  • Utilisation simple et intuitive grâce à la calibration automatique et à l’interface disponible sur l’écran tactile 17”.
  • Logiciel XIA en français pour analyse instantanée avec une détection fiable et précise.
  • Système d’éjection intégré : flap simple ou multi flaps et  que soufflette pour limiter la quantité éjectée.

Les détecteurs à rayons X XRAY SHARK® XD-BULK, des solutions adaptées à l’inspection de vos process vrac

Les détecteurs à rayons X XRAY SHARK® XD-BULK sont adaptés aux produits en vrac, comme par exemple, les fruits secs, les confiseries, les champignons… La conception hygiénique de la série XD-BULK facilite le nettoyage et la maintenance. Tous les composants sont rapidement démontables afin que l’appareil soit rapidement prêt à fonctionner à nouveau. Ainsi, les détecteurs à rayons X XD BULK sont particulièrement adaptés à toutes les industries qui doivent respecter des normes d’hygiène strictes.

Les contaminants indésirables tels que des particules de métal, de pierre, de céramique, de verre ou de plastique avec une densité élevée peuvent être détectés dans le produit. Les détecteurs XRAY SHARK® XD-BULK sont disponibles dans 3 formats différents pour s’adapter parfaitement à vos lignes existantes.

Ils disposent du logiciel très performant XIA qui rend possible une analyse instantanée et une détection de grande précision et particulièrement fiable.

Les détecteurs à rayons X XRAY SHARK® XD-BULK sont très simples d’utilisation avec leur écran tactile 17″.

Caractéristiques

    • Détection en temps réel avec analyse colorée de la contamination
    • Fonction de Masquage pour une meilleure détection des contaminants
    • Sauvegarde automatique des données de contaminations avec horodatage
    • Interface conviviale avec une mémoire de 255 produits
    • Transfert des données par USB ou Ethernet
    • Maintenance et nettoyage facilités.
    • Maintenance et contrôle à distance intégrée
    • Utilisation non-stop 24/24
    • Homologation européennes : CE, TÜV, autres sur demande

    SHARK® XD-BULK, des inspections performantes avec un minimum de pertes produits



    Source et faisceau RX

    XD25-L1- BULK : mono, 60kV (50W) maxi, tension et intensité variables – 1 faisceau de bas en haut

    XD35-L1- BULK : mono, 60kV (50W) maxi, tension et intensité variables – 1 faisceau de bas en haut

    XD45-H1- BULK : mono, 80kV (480W) maxi, tension et intensité variables – 1 faisceau de bas en haut

    Détecteur à rayons X

    XD25-L1- BULK : Ligne de balayage CCD 307 mm à faible bruit, pas de diode de 0,8 mm ou 0,4 mm (en option).

    XD35-L1- BULK : Ligne de balayage CCD 408 mm à faible bruit, pas de diode de 0,8 mm ou 0,4 mm (en option).

    XD45-H1- BULK : Ligne de balayage CCD 612 mm à faible bruit, pas de diode de 0,8 mm ou 0,4 mm (en option).

    Arrêt de faisceau rayons X intégré.

    Largeur de bande Largeur du faisceau

    XD25 : 300 mm – XD35 : 400 mm – XD45 : 500 mm

    XD25 : 246 mm – XD35 : 346 mm – XD45 : 446 mm

    (au niveau de la bande)

    Dimensions produits max.250×25 mm / 230×50 mm / 200×75 mm / 180×100 mm / 155×125 mm
    Fuites rayonnement

    XD25/35-L1 BULK : 1 μSv/h ou moins à 10 cm des surfaces du carénage

    XD45-H1 BULK : 3 μSv/h ou moins à 10 cm des surfaces du carénage

    Sécurité

    Tunnel produit spécifique.

    Interrupteurs magnétiques aux portes et trappes d’accès.

    Interfaces d’arrêt entrée/sortie vers les circuits de sécurité de la ligne de production, interrupteur rayons X à clé, circuit de sécurité PILZ

    Entrées/sorties

    Sorties programmables (contamination, prêt, arrêt d’urgence) Entrées programmables (arrêt d’urgence, réveil, signaux de contrôle)

    Poids produits

    7 kg max sur une seule couche pour une meilleure sensibilité

    Fonctions Auto calibration, auto adaptation de répartition de densité, filtrage par 3 niveaux de densité ou par taille, contraste fort ou faible et supercontraste, auto entourage des formes complexes, gestion automatique des images produits, contrôle multi-segments, contrôle des conserves et films métalliques, contrôle du remplissage, gestion de la puissance rayonnement par produit, protection par mot de passe 4 niveaux
    Conditions environnementales 0° à +30° C avec humidité relative de 90% max.(sans condensation), En option : refroidissement supplémentaire pour extension de la plage de température
    Poids XD25 – 500 kg – XD35 – 700 kg – XD45 – 1400 kg
    Options

    Convoyeur d’éjection additionnel avec soufflette ou vérin d’éjection.

    Autres adaptations sur demande.
